¿Aplicaciones de los tubos capilares de cuarzo?

¿Qué son? Tubos capilares de cuarzo ¿Se utiliza para?

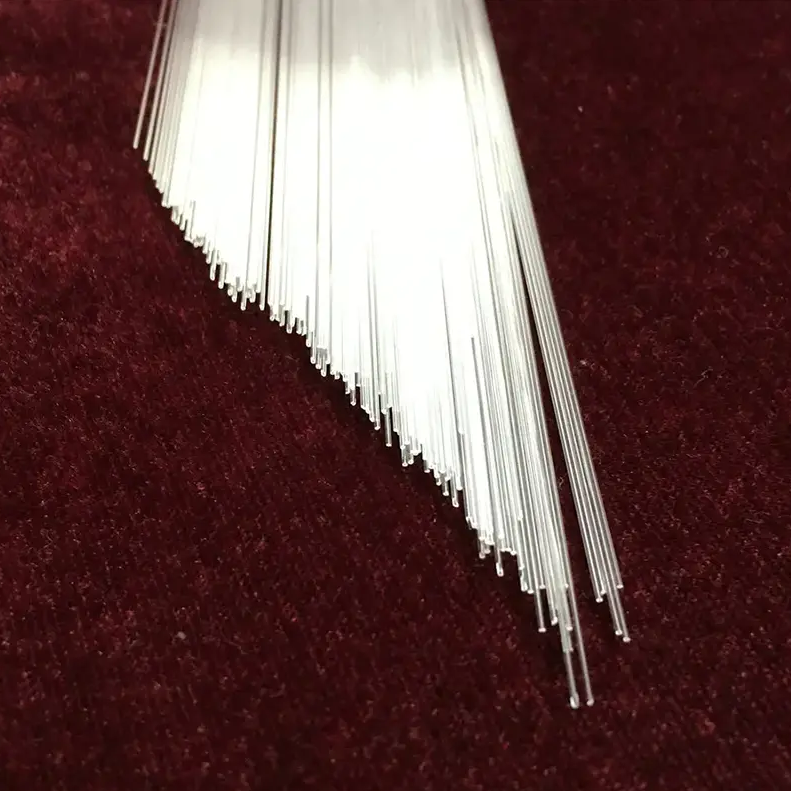

Los tubos capilares de cuarzo son componentes de precisión que se utilizan en una amplia gama de aplicaciones ópticas, de iluminación y científicas exigentes. Su principal ventaja radica en la combinación de una alta transmitancia de UV a infrarrojo cercano, un contenido ultrabajo de hidroxilo (OH) y una estabilidad térmica excepcional. —propiedades que los hacen indispensables donde el vidrio estándar simplemente no puede funcionar. Desde láseres UV hasta lámparas de halogenuros metálicos de alta gama, estos tubos sirven como elementos estructurales y ópticos críticos.

Sistemas láser ultravioleta

Una de las aplicaciones más exigentes para los tubos capilares de cuarzo son los sistemas de láser UV, incluidos los láseres excimer y los láseres UV de estado sólido. Estos sistemas requieren componentes ópticos que transmitan eficientemente en longitudes de onda tan cortas como 190-250 nm, donde la mayoría de los vidrios convencionales absorben mucho.

Los grupos hidroxilo (OH) presentes en el cuarzo provocan una absorción significativa en el rango UV , particularmente cerca de 245 nm. Los tubos capilares de cuarzo fabricados mediante procesamiento de vacío a alta temperatura reducen el contenido de OH a niveles extremadamente bajos (a menudo por debajo de 1 ppm), lo que previene directamente la atenuación de la luz y la degradación del material durante un uso prolongado.

Además, la baja autofluorescencia del cuarzo de alta pureza garantiza que el ruido de fondo se minimice en las cavidades del láser y los sistemas de emisión de rayos, preservando la integridad de la señal en aplicaciones de precisión.

Lámparas de halogenuros metálicos de alta gama

Las lámparas de halogenuros metálicos funcionan a temperaturas internas extremadamente altas (a menudo superiores a 800 °C) y requieren materiales envolventes que puedan resistir tanto el estrés térmico como los compuestos de haluros químicamente reactivos. Los tubos capilares de cuarzo son la opción preferida para los tubos de arco internos y los canales de alimentación de estas lámparas.

Los requisitos clave de rendimiento que cumplen los tubos capilares de cuarzo en esta aplicación incluyen:

• Resistencia a la desvitrificación (cristalización) a altas temperaturas sostenidas
• Baja contaminación por iones metálicos (normalmente <1 ppm para Fe, Al, Ca) para evitar la decoloración de la luz emitida.
• Contenido mínimo de burbujas e inclusiones, que podrían crear puntos calientes o puntos de falla mecánica.
• Bajo contenido de OH para evitar la degradación de la luz inducida por hidroxilo durante la vida operativa de la lámpara.

Estas propiedades en conjunto garantizan una salida de lúmenes estable y una larga vida útil en equipos de iluminación profesionales.

Fuentes de luz electroópticas

Los tubos capilares de cuarzo se utilizan ampliamente como componentes envolventes o estructurales en una amplia clase de fuentes de luz electroópticas, incluidas lámparas de deuterio, lámparas de arco de xenón y lámparas de vapor de mercurio. Estos dispositivos dependen de la capacidad del tubo para transmitir luz de manera eficiente desde los rayos UV a través del espectro del infrarrojo cercano (aproximadamente 190 nm a 2500 nm).

El estrecho diámetro interior de los tubos capilares, que a menudo oscila entre 0,5 mm a varios milímetros —permite un control preciso de la geometría del canal de descarga, lo que influye directamente en la distribución espacial y la intensidad de la luz emitida. Esto hace que la precisión dimensional sea un parámetro de fabricación crítico.

Detección óptica y espectroscopia

En instrumentación analítica y detección óptica, los tubos capilares de cuarzo sirven como celdas de flujo de muestra, conductos de fibra óptica o elementos estructurales dentro de espectrómetros y detectores de fluorescencia. Su baja autofluorescencia bajo excitación UV es una propiedad particularmente valorada en estos contextos.

Cuando un material de cuarzo emite fluorescencia bajo luz de excitación, agrega una señal de fondo no deseada que degrada el límite de detección del instrumento. Los tubos capilares de cuarzo de alta pureza suprimen este efecto, lo que los hace adecuados para:

• Celdas de flujo de espectroscopia de fluorescencia que requieren relaciones señal-ruido inferiores al 0,01%
• Portamuestras de espectroscopía Raman donde la supresión de fondo es fundamental
• Células de espectroscopia de absorción que funcionan en el rango UV profundo.
• Componentes de espectroscopia de ruptura inducida por láser (LIBS)

El diámetro interior estrecho y controlado con precisión de los formatos capilares permite mediciones de microvolúmenes, lo que es cada vez más importante en las ciencias biológicas y el análisis químico.

Procesamiento de semiconductores y fotovoltaico

Los tubos de cuarzo, incluidos los formatos capilares, se utilizan ampliamente en la fabricación de semiconductores para procesos como difusión, oxidación y deposición química de vapor (CVD). En estos entornos, los tubos están expuestos a temperaturas de 900 °C a más de 1200 °C, a menudo en combinación con gases de proceso reactivos.

La contaminación metálica ultrabaja no es negociable en aplicaciones de semiconductores , ya que los iones metálicos traza pueden difundirse en obleas de silicio y degradar el rendimiento del dispositivo. Los tubos capilares de cuarzo producidos a partir de materias primas de alta pureza con estrictos controles de contaminación cumplen con los estrictos estándares de pureza requeridos en entornos de salas blancas.

En la fabricación de energía fotovoltaica (células solares), pasos similares de procesamiento a alta temperatura utilizan componentes capilares de cuarzo como canales de suministro de gas e insertos de tubos de proceso.

Instrumentos médicos y bioanalíticos

Tubos capilares de cuarzo. encuentran aplicación en diagnóstico médico y plataformas bioanalíticas, particularmente aquellas que emplean luz ultravioleta para la detección o esterilización. Los ejemplos incluyen sistemas de electroforesis capilar (CE), chips de microfluidos basados ​​en UV e instrumentos de análisis de ADN/ARN.

Electroforesis capilar

En los sistemas CE, el capilar de separación se ilumina con luz ultravioleta (normalmente a 214 nm o 254 nm) para detectar analitos separados. Se prefieren los capilares de cuarzo a las alternativas de polímeros porque ofrecen Transmitancia UV estable durante miles de ciclos de ejecución. y no filtre plastificantes o absorbentes en la corriente del analito.

Sistemas de esterilización UV

En los sistemas de purificación de agua y esterilización de aire por rayos UV, los tubos de cuarzo encierran la lámpara UV y deben mantener una alta transmitancia en longitudes de onda germicidas (principalmente 254 nm) durante períodos operativos prolongados. El bajo contenido de OH de los tubos capilares de cuarzo procesados ​​al vacío previene la solarización inducida por hidroxilo que reduce gradualmente la producción de rayos UV en materiales de menor calidad.

Propiedades clave de los materiales que permiten estas aplicaciones

La amplia aplicabilidad de los tubos capilares de cuarzo se basa en un conjunto específico de características del material. Comprender estas propiedades aclara por qué el cuarzo supera a las alternativas en las aplicaciones descritas anteriormente.

• Alta transmitancia de UV a infrarrojo cercano (190–2500 nm): Permite el uso en todo el espectro óptico en sistemas de precisión.
• Contenido de OH ultrabajo (logrado mediante procesamiento al vacío a alta temperatura): Previene la degradación relacionada con la absorción en láseres UV y lámparas de alta gama.
• Bajo contenido de iones metálicos e impurezas: Reduce la dispersión de la luz y el riesgo de contaminación en aplicaciones analíticas y de semiconductores.
• Contenido de burbuja controlada e inclusión: Elimina los puntos débiles estructurales que podrían causar fallas bajo estrés térmico o fotónico.
• Estabilidad térmica hasta ~1100°C en uso continuo: Admite entornos de procesamiento de alta temperatura sin deformación ni desvitrificación.
• Baja autofluorescencia bajo excitación UV: Crítico para la supresión de fondo en instrumentos espectroscópicos y de detección.

Seleccionando lo correcto Tubo capilar de cuarzo para su aplicación

No todos los tubos capilares de cuarzo son equivalentes. Al seleccionar un tubo para una aplicación específica, considere los siguientes parámetros:

1. Especificación del contenido de OH: Para aplicaciones de láser y lámpara UV, especifique grados con bajo contenido de OH procesados en condiciones de vacío.
2. Tolerancias dimensionales: Es posible que se requieran tolerancias del diámetro interior del capilar de hasta ±0,01 mm para aplicaciones de celda de flujo o canal de descarga.
3. Grado de pureza: Las aplicaciones analíticas y de semiconductores normalmente requieren un contenido de iones metálicos inferior a 1 ppm para elementos clave.
4. Clase de burbujas: Las aplicaciones ópticas se benefician de grados sin burbujas o Clase A para evitar pérdidas por dispersión.
5. Rango de longitud de onda de funcionamiento: Confirme que la curva de transmitancia del tubo cubra las longitudes de onda específicas de su sistema, particularmente en la radiación UV profunda por debajo de 250 nm.

Hacer coincidir el grado del material con los requisitos de la aplicación evita fallas prematuras y garantiza un rendimiento constante durante toda la vida útil del componente.
