¿Cómo seleccionar el tamaño correcto del tubo de cuarzo para su proyecto?

Seleccionyo el corecto tubo de vidrio de cuarzo El tamaño requiere hacer coincidir cuatro parámetros con su aplicación: diámetro exterior (OD), espesor de pared, longitud y calidad del material. Haz los cuatro bien y tu horno de tubo de cuarzo , la lámpara UV, el sistema de difusión de semiconductores o el calentador de infrarrojos funcionarán de manera confiable según las especificaciones. Si se pasa por alto uno, particularmente el espesor de la pared en un sistema presurizado o de vacío, el tubo puede agrietarse, colapsar o fallar térmicamente. Esta guía proporciona un marco de selección estructurado para ingenieros, gerentes de adquisiciones y técnicos de laboratorio. cuarzo fundido or tubo de sílice fundida Productos para aplicaciones industriales y científicas.

El proceso de selección sigue cinco pasos: (1) definir el entorno térmico y químico, (2) determinar el diámetro exterior y el diámetro interior requeridos, (3) calcular el espesor mínimo de pared para servicio de presión o vacío, (4) seleccionar el correcto tubo de cuarzo grado (transparente, bajo en OH, lechoso o coloreado) y (5) confirme la disponibilidad y el tiempo de entrega con su proveedor de tubos de vidrio de cuarzo . Cada paso se cubre en detalle a continuación con datos de referencia y ejemplos prácticos.

Gama de productos de tubos de vidrio de cuarzo: seis formas estándar

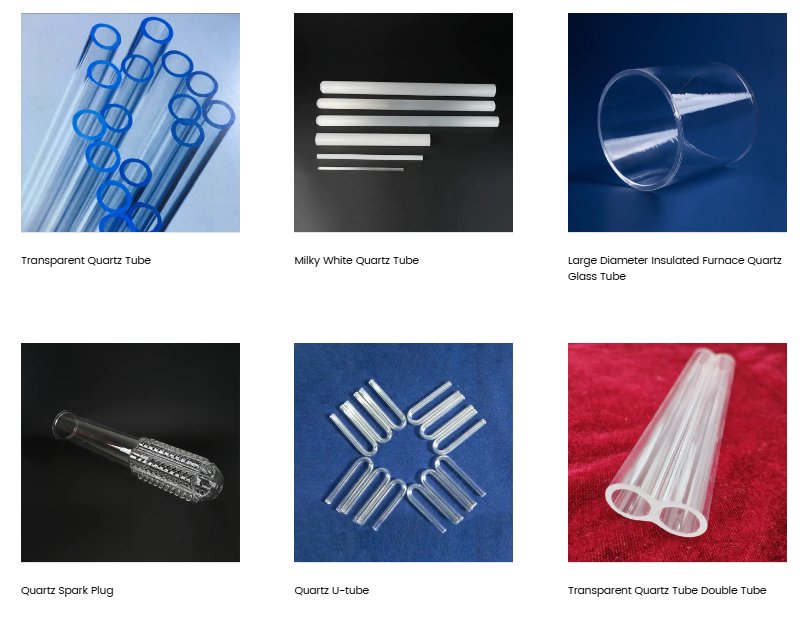

La siguiente imagen muestra seis formas de productos representativos de Yancheng Mingyang. tubo de vidrio de cuarzo rango. Cada formulario aborda un requisito de aplicación distinto, desde tubos transparentes estándar hasta geometrías complejas de tubos en U y de doble orificio.

De la gama de productos mostrada: Tubo de cuarzo transparente (arriba a la izquierda, con punta azul): transparente estándar tubo de sílice fundida con contenido de SiO2 superior al 99,9% y transmitancia óptica superior al 93%, utilizado en lámparas UV, hornos de semiconductores e instrumentos ópticos. Tubo de cuarzo blanco lechoso (centro superior): tubo translúcido (opaco) producido mediante burbujeo controlado durante la fusión, optimizado para aplicaciones de calentamiento por infrarrojos donde se requiere una distribución de radiación difusa. Tubo de vidrio de cuarzo con horno aislado de gran diámetro (arriba a la derecha) - de calibre ancho tubo de cuarzo de alta temperatura para aplicaciones de hornos de difusión y reactores CVD hasta 1200 °C de servicio continuo. Bujía de cuarzo (abajo a la izquierda): componente de cuarzo mecanizado con precisión que demuestra la capacidad de procesamiento secundario de las instalaciones de Mingyang. Tubo en U de cuarzo (centro inferior) - doblado tubo de cuarzo para aplicaciones de intercambiadores de calor y sistemas de recirculación de fluidos. Tubo de cuarzo transparente Double Tube (abajo a la derecha): coaxial de doble orificio tubo de vidrio para aplicaciones que requieren dos canales independientes de fluido o gas en un solo cuerpo, como conjuntos de lámparas de esterilización UV y reactores químicos especiales.

Paso 1: Definir el entorno térmico y químico

Antes de especificar cualquier dimensión, defina el entorno operativo. El vidrio de cuarzo tiene un comportamiento diferente al vidrio de borosilicato ( alto borosilicato el vidrio se ablya a aproximadamente 820°C; cuarzo fundido se ablya a 1665°C), por lo que la primera pregunta es si la aplicación realmente requiere cuarzo o si el vidrio de borosilicato (usado en tazas medidoras con alto contenido de borosilicato, matraces triangulares y embudos de forma triangular en laboratorios de química) es suficiente. Si la temperatura de funcionamiento supera los 500 °C de forma sostenida o se espera un choque térmico (ciclos rápidos de calentamiento/enfriamiento), el cuarzo es la opción correcta.

La compatibilidad química es el segundo factor medioambiental. tubo de vidrio de cuarzo resiste prácticamente todos los ácidos (excepto clorhídrico, sulfúrico, nítrico y fluorhídrico) y la mayoría de los disolventes orgánicos, lo que lo convierte en la opción estándar para el suministro de medios corrosivos en tuberías de la industria química. En contextos médicos y de laboratorio, su biocompatibilidad lo hace adecuado para equipos de esterilización e instrumentos analíticos. Las aplicaciones que involucran ácido fluorhídrico o ácido fosfórico caliente requieren materiales alternativos, como tubos revestidos de PTFE.

Paso 2: Determine el diámetro exterior y el orificio para su aplicación

El diámetro exterior (OD) depende del accesorio, la brida o el orificio del horno en el que debe encajar. El orificio (diámetro interior, ID) depende del caudal de fluido o gas, o del componente que debe pasar a través del tubo (como un elemento calefactor o una preforma de fibra óptica). El siguiente gráfico de barras horizontales muestra los rangos de diámetro exterior más comunes para cada categoría de aplicación principal de tubo de cuarzo .

El gráfico revela que las aplicaciones de tubos de hornos semiconductores exigen el rango de diámetro exterior más amplio (de 50 mm a 200 mm), impulsado por la necesidad de acomodar lotes de obleas de silicio de 150 mm, 200 mm y 300 mm dentro del orificio del tubo del horno. Este es el segmento más grye y exigente para tubo de cuarzo de alta temperatura productos y normalmente requiere tubos de vidrio de cuarzo para hornos aislados de gran diámetro, como el que se muestra en la imagen del producto de arriba. Las lámparas germicidas UV y los tubos calefactores infrarrojos halógenos ocupan el extremo de diámetro estrecho (8 a 25 mm y 10 a 20 mm respectivamente), donde la estricta tolerancia al diámetro exterior y la excelente transmisión de rayos UV son los principales criterios de selección en lugar de la capacidad de carga estructural. Los tubos de soporte de preformas de fibra óptica y de laboratorio abarcan un rango moderado (4 a 30 mm) y a menudo requieren las tolerancias dimensionales más estrictas, generalmente una tolerancia de diámetro exterior de ±0,1 mm para aplicaciones ópticas de precisión. Las tuberías de reactores químicos abarcan el rango práctico más amplio en la adquisición diaria, desde 15 mm hasta más de 100 mm, dependiendo del caudal y la escala del reactor. Para tubos de cuarzo personalizados Requisitos fuera de los rangos estándar, Yancheng Mingyang ofrece dibujo y procesamiento según las especificaciones con control dimensional confirmado.

Paso 3: Calcule el espesor mínimo de pared para trabajos de presión y vacío

El espesor de la pared es la dimensión más crítica para la seguridad en tubo de cuarzo selección. Un espesor de pared insuficientemente especificado provoca la rotura del tubo bajo presión interna o su colapso bajo vacío externo. La siguiente fórmula (de tuberías de plantas químicas ASME B31.3, adaptada para materiales de vidrio) proporciona una primera estimación conservadora:

t_min = (P x OD) / (2 x S P)

Donde P = presión manométrica interna (MPa), OD = diámetro exterior (mm), S = tensión permitida para cuarzo fundido (aproximadamente 7 MPa para carga sostenida a temperatura ambiente; reducir en un 50 % por encima de 800 °C). Se recomienda un factor de seguridad de al menos 4x para el cuarzo debido a su modo de falla frágil.

• Ejemplo 1 (envoltura de lámpara UV): OD = 20 mm, presión interna aproximadamente atmosférica (calibre 0). Pared mínima: 1,0–1,5 mm es el estándar. El factor principal es la robustez del manejo mecánico, no la presión.
• Ejemplo 2 (reactor químico presurizado, 0,3 MPa): DE = 50 mm, P = 0,3 MPa, S = 7 MPa. t_mín = (0,3 x 50) / (2 x 7 0,3) = 15/14,3 = 1,05 mm. Aplique un factor de seguridad de 4x: pared mínima = 4,2 mm. Especifique una pared de 5 mm para disponibilidad estándar.
• Ejemplo 3 (horno de difusión de semiconductores, vacío a 0,01 Pa): La presión de colapso gobierna. Para un tubo de 100 mm de diámetro exterior, la pared mínima para servicio de vacío suele ser de 3 a 4 mm, según se verifica mediante análisis de elementos finitos. Consulta tu proveedor de tubos de vidrio de cuarzo para confirmar el espesor de pared clasificado al vacío.

Para horno de tubo de cuarzo En aplicaciones a presión atmosférica, el espesor de la pared está determinado principalmente por la gestión del gradiente térmico: las paredes más delgadas equilibran la temperatura más rápido (menor estrés térmico) pero tienen menos resistencia mecánica. Para los tubos de hornos atmosféricos estándar, el espesor de pared de 2 a 3 mm es típico para un diámetro exterior de 50 a 100 mm.

Paso 4: seleccione el grado de cuarzo correcto para su aplicación

No todos tubo de vidrio de cuarzo Los grados son intercambiables. El grado determina el contenido de hidroxilo (OH), el espectro de transmisión, la densidad de las burbujas y el acabado de la superficie, cada uno de los cuales afecta el rendimiento en aplicaciones específicas. El gráfico de radar a continuación compara cuatro calificaciones principales según seis criterios de selección.

El gráfico de radar destaca las ventajas y desventajas entre los tres grados de tubos de cuarzo más comúnmente adquiridos. Cuarzo transparente con alto contenido de OH (que se muestra en la imagen del producto como tubos con punta azul) destaca en transmisión UV y claridad óptica, lo que lo convierte en la opción estándar para tubo de cuarzo ultravioleta aplicaciones como lámparas germicidas, envases de LED UV, cubetas de cuarzo fundido UV y Placa de cuarzo UV componentes. Sin embargo, su contenido de hidroxilo relativamente alto (típicamente 150 a 300 ppm de OH) lo hace inadecuado para lámparas de mercurio de alta presión o fuentes HID de halogenuros metálicos, donde la absorción de OH a 2,72 micrones provoca un oscurecimiento prematuro de la lámpara. Tubo de sílice fundida deshidroxilada con bajo contenido de OH con un contenido de OH inferior a 10 ppm (y inferior a 5 ppm que se puede lograr mediante deshidroxilación al vacío) obtiene la puntuación más alta en el eje de bajo OH y es la opción correcta para envolturas de lámparas HID, tubos de lámparas halógenas y aplicaciones de calentadores de tubos de cuarzo de infrarrojo lejano donde el tubo debe transmitir radiación IR de manera eficiente durante toda su vida útil. Tubo de cuarzo lechoso (opaco) sacrifica por completo la transmisión visible y UV a cambio de una emisión IR difusa superior, lo que lo convierte en el grado preferido para calentadores de tubo de cuarzo infrarrojo lejano y conjuntos de calentadores de cuarzo de fibra de carbono donde se requiere una distribución uniforme del calor a través de la superficie del tubo. Tanto el grado lechoso como el bajo en OH mantienen la misma excelente resistencia térmica y química que el cuarzo transparente. Para aplicaciones que requieren que el contenido de SiO2 sea superior al 99,9%, como tubos semiconductores CVD, crisol de cuarzo aplicaciones, o cuarzo fundido rods Se utilizan como soportes de crisol de cuarzo de laboratorio; se debe solicitar al proveedor la documentación del certificado de análisis (CoA).

Paso 5: Tolerancia de longitud, estándares dimensionales y especificaciones personalizadas

Los tubos de vidrio de cuarzo estándar se suministran en longitudes de 1000 mm, 1500 mm y 2000 mm. Las longitudes de corte con una tolerancia de ±1 mm son estándar; Tolerancias más estrictas (±0,5 mm o mejores) están disponibles para aplicaciones ópticas y de semiconductores de precisión con un plazo de entrega adicional. El siguiente gráfico de líneas muestra cómo los requisitos de tolerancia dimensional afectan la disponibilidad práctica del rango de diámetro exterior en una instalación de producción estándar.

El gráfico de líneas demuestra una compensación fundamental en la adquisición de tubos de cuarzo: a medida que los requisitos de tolerancia dimensional se endurecen, el diámetro exterior máximo alcanzable disminuye debido a las limitaciones de las operaciones de trefilado y rectificado de precisión. En la clase de tolerancia estándar (±1 mm), se encuentran disponibles diámetros exteriores de hasta 200 mm, lo que cubre toda la gama de aplicaciones de tubos de hornos semiconductores y reactores químicos de gran tamaño. Con una tolerancia de grado óptico (±0,2 mm), el diámetro exterior máximo práctico es de aproximadamente 80 mm, lo que cubre la mayoría de las aplicaciones de tubos de soporte de preformas de fibra óptica y de laboratorio. Con una tolerancia de grado semiconductor (±0,1 mm), el diámetro exterior máximo es de alrededor de 50 mm, lo que refleja las operaciones intensivas de esmerilado y pulido necesarias para lograr este nivel de precisión en un material frágil. Para tubos de cuarzo personalizados requisitos que combinan un diámetro exterior grye con una tolerancia estricta (por ejemplo, un tubo de 150 mm de diámetro exterior con una tolerancia de ±0,2 mm para un reactor MOCVD especializado), los plazos de entrega extendidos de 4 a 8 semanas son típicos y deben tenerse en cuenta en la planificación del proyecto. Yancheng Mingyang ofrece consultas de ingeniería sobre especificaciones dimensionales para ayudar a los clientes a identificar la clase de tolerancia mínima que satisface sus requisitos funcionales, evityo especificaciones excesivas que extienden innecesariamente el tiempo de entrega y aumentan los costos de adquisición.

Referencia de selección de tubos de cuarzo para aplicaciones específicas

La siguiente tabla consolida el marco de selección de cuatro pasos en una guía de referencia rápida para las aplicaciones de tubos de vidrio de cuarzo más comunes. Cubre toda la gama de productos desde el estándar tubo de vidrio de cuarzo de alta pureza y varilla de vidrio de cuarzo desde componentes hasta productos ópticos y de calefacción especializados.

Productos de vidrio de cuarzo más allá de los tubos: gama de productos ampliada

mientras tubo de vidrio de cuarzo y tubo de vidrio Los productos forman el núcleo de la gama de productos, Yancheng Mingyang suministra una amplia cartera de productos de cuarzo y vidrio especial que satisfacen necesidades de aplicaciones complementarias. Estos incluyen varilla de vidrio de cuarzos (varillas de cuarzo fundido y varillas de cristal de cuarzo) para aplicaciones ópticas y estructurales, hoja de vidrio de cuarzo y ventana de cristal de cuarzo paneles para cámaras de vacío y conjuntos ópticos, Placa de cuarzo UV y Placa de cuarzo redonda UV con agujeros para fotolitografía y sistemas de curado UV, y Cubetas de cuarzo fundido UV y formatos rectangulares de cubetas de cuarzo para espectroscopia e instrumentos analíticos.

En el segmento de productos de calefacción, la empresa produce calentador halógeno infrarrojo tubos, calentador de tubo de cuarzo infrarrojo lejano asambleas, y calentador de cuarzo de fibra de carbono y tubo calefactor infrarrojo de fibra de carbono de cuarzo Productos para aplicaciones de calentamiento de procesos industriales. Estos productos de calefacción aprovechan los grados de tubo de cuarzo lechoso y bajo en OH para maximizar la eficiencia de la emisión de infrarrojos. Para aplicaciones de laboratorio y de investigación científica, la gama incluye crisol de cuarzo de laboratorio y laboratorio de crisol de sílice productos, crisol opaco de sílice fundida para el crecimiento de cristales, y crisol de cuarzo transparente variantes para procesos que requieren un control visual de la masa fundida. Los artículos especiales incluyen instrumentos de vidrio de cuarzo , alto borosilicato measuring cup , embudo de forma triangular , y química matraz triangular cristalería: uniendo los segmentos de cristalería de laboratorio estándar y cuarzo de alto rendimiento.

La empresa también suministra instrumentos de curación con sonido incluyendo cuenco de cristal , Cuencos de alquimia de cristal , Diapasón de cristal de cuarzo , Triángulo cantor de cristal , Arpa de cristal , y Santo Grial cantando cristal productos: un área de aplicación en crecimiento que aprovecha las propiedades de resonancia acústica del vidrio de cuarzo fundido de alta pureza para uso terapéutico y en instrumentos musicales.
