¿Se utiliza cuarzo en la fundición?

¿Se utiliza el cuarzo en la fundición? Una respuesta directa

Sí, el cuarzo se utiliza directamente en procesos de fundición y de fusión a alta temperatura, sobre todo en forma de crisol de cuarzo , un recipiente hecho de sílice fundida que contiene silicio fundido durante el crecimiento de cristales en las industrias fotovoltaica y de semiconductores. El crisol de cuarzo es el principal producto elaborado a partir de arena de cuarzo de alta pureza para los campos fotovoltaico y de semiconductores, y se utiliza principalmente para soportar la cristalización continua en condiciones de alta temperatura. Funciona como un dispositivo de cuarzo consumible que se utiliza para contener la materia prima de polisilicio mientras se calienta más allá de su punto de fusión y se transforma en un lingote de cristal único. Se elige el material porque los refractarios o metales comunes no pueden mantener la limpieza química requerida para el silicio de grado electrónico y solar, mientras que el vidrio de cuarzo sí puede. A partir de este momento, este artículo explica por qué el cuarzo desempeña esta función con tanta eficacia, en qué se diferencian los crisoles de cuarzo de grado semiconductor y de grado fotovoltaico, cómo están estructurados internamente y cómo los compradores pueden seleccionar el producto de vidrio de cuarzo adecuado para su propia línea de fundición o procesamiento térmico.

El crisol de cuarzo tiene las propiedades de limpieza, homogeneidad y resistencia a altas temperaturas. Desde la perspectiva del comportamiento físico térmico, el punto de deformación de un crisol de cuarzo típico es alrededor de 1100 grados centígrados , el punto de ablandamiento es alrededor de 1730 grados centígrados , y la temperatura máxima de uso continuo es alrededor de 1100 grados centígrados , que puede alcanzar aproximadamente 1450 grados Celsius por períodos cortos. Esta alta pureza combinada con una resistencia sostenida a altas temperaturas proporciona la base para una extracción confiable de un solo cristal con varilla de silicio y una calidad constante del monocristal, lo que convierte al crisol de cuarzo en uno de los materiales auxiliares clave en el sistema de extracción de un solo cristal. Los crisoles de cuarzo generalmente se dividen en dos categorías según su aplicación: crisoles de cuarzo de grado semiconductor (grado electrónico) y crisoles de cuarzo de grado fotovoltaico (grado solar), cada uno fabricado con diferentes especificaciones estructurales y de pureza.

Por qué el vidrio de cuarzo resiste las demandas térmicas de la fundición

El vidrio de cuarzo, también conocido como cuarzo fundido o sílice fundida, se produce fundiendo dióxido de silicio extremadamente puro a temperaturas superiores a 1700 grados Celsius y luego enfriándolo hasta obtener un sólido amorfo no cristalino. Esta estructura amorfa le da al vidrio de cuarzo un coeficiente de expansión térmica muy bajo, lo que significa que el material no se agrieta fácilmente cuando se calienta y enfría repetidamente, una propiedad esencial durante los ciclos de fundición utilizados en los hornos de extracción de cristal. A diferencia del vidrio sodocálcico común, los tubos y varillas de vidrio de cuarzo de alta pureza pueden tolerar cambios rápidos de temperatura sin romperse, razón por la cual los componentes de ventanas y láminas de vidrio de cuarzo también se usan ampliamente como puertos de observación y elementos estructurales en equipos de hornos de alta temperatura.

La pureza química es la segunda razón por la que el cuarzo funciona bien en entornos de fundición. Cualquier impureza metálica que migre desde la pared del crisol al silicio fundido puede alterar las propiedades eléctricas del cristal resultante, lo cual es inaceptable en la fabricación de semiconductores. Los tubos de vidrio de cuarzo de alta pureza, las varillas de cristal de cuarzo y las varillas de vidrio de cuarzo se refinan para minimizar elementos traza como hierro, aluminio y metales alcalinos, manteniendo la masa fundida químicamente estable durante todo el proceso de extracción. El siguiente cuadro presenta una comparación general de las características operativas clave entre el cuarzo fundido y otros dos materiales tradicionales de tipo refractario que a menudo se analizan en la literatura sobre diseño de hornos, lo que ilustra por qué el cuarzo fundido sigue siendo el material de revestimiento preferido para el silicio fundido.

Esta comparación de barras horizontales muestra que el vidrio de cuarzo fundido ocupa un lugar especialmente alto en pureza química y resistencia al choque térmico, los dos atributos más críticos para contener silicio fundido sin contaminarlo. La clasificación de estabilidad dimensional refleja el coeficiente de expansión térmica muy bajo descrito anteriormente, que mantiene constante la forma del crisol incluso cuando el horno pasa por calor extremo. Se incluye transparencia óptica porque permite a los operadores monitorear visualmente el nivel de fusión y la interfaz de crecimiento de cristales sin abrir el horno, una ventaja práctica de los componentes de visualización de ventanas de vidrio de cuarzo y láminas de vidrio de cuarzo. La dureza mecánica se clasifica de manera más moderada, ya que el vidrio de cuarzo es fuerte en compresión pero puede ser quebradizo bajo un impacto mecánico repentino, razón por la cual los protocolos de manipulación cuidadosos son importantes durante la instalación y extracción de un crisol de cuarzo de laboratorio o una unidad de laboratorio de crisol de sílice. En general, el gráfico ilustra que la combinación de pureza, resiliencia térmica y estabilidad, en lugar de dureza bruta, es lo que hace que el cuarzo fundido sea la opción estándar para los recipientes de fundición de silicio.

Crisol de cuarzo de grado semiconductor versus crisol de cuarzo de grado fotovoltaico

Los crisoles de cuarzo se separan comúnmente en categorías de grado semiconductor (también llamado grado electrónico) y grado fotovoltaico (también llamado grado solar), y la distinción se basa en el nivel de pureza requerido por la aplicación posterior. Los crisoles de grado semiconductor apoyan el crecimiento de lingotes de silicio monocristalino que eventualmente se cortarán en obleas para circuitos integrados, donde incluso las impurezas a nivel de partes por mil millones pueden afectar el rendimiento del dispositivo, por lo que estos crisoles se fabrican con el control de pureza más estricto y las especificaciones de capa interna más rigurosas. Los crisoles de grado fotovoltaico soportan lingotes de silicio destinados a células solares, donde la tolerancia de pureza es algo más amplia porque el rendimiento de las células solares es menos sensible a trazas de impurezas que el rendimiento de los chips lógicos y de memoria, lo que permite un equilibrio diferente entre la rentabilidad y las especificaciones del crisol.

Este gráfico de radar compara el crisol de cuarzo de grado semiconductor y el de grado fotovoltaico en seis atributos cualitativos que son más importantes para los compradores que obtienen un crisol de cuarzo para uso en laboratorio o horno de producción. El perfil de grado de semiconductor se extiende más allá de la pureza, el control de burbujas y la uniformidad de la pared, lo que refleja la tolerancia de fabricación más estricta requerida para la materia prima para la fabricación de obleas. El perfil de grado fotovoltaico aún cubre un área amplia del gráfico, lo que indica que sigue siendo un producto de alto rendimiento, pero con una asignación más equilibrada entre transparencia y estabilidad térmica en lugar de llevar cada atributo al máximo. La resistencia a la desvitrificación, es decir, la resistencia a la cristalización no deseada de la superficie del vidrio durante una exposición prolongada al calor, coincide estrechamente entre los dos grados porque ambos están fabricados a partir de sílice fundida con una química térmica básica similar. Los compradores que evalúan una muestra de laboratorio de crisol de cuarzo o un lote de producción completo pueden utilizar este tipo de marco de comparación para decidir qué grado se ajusta a la longitud específica de su ciclo de fusión y al objetivo de pureza del producto.

Estructura de un crisol de cuarzo: una vista isométrica

Un crisol de cuarzo de producción no es una única capa uniforme de vidrio. Por lo general, consta de una capa opaca externa que proporciona soporte estructural y distribución de calor, una capa interna transparente o semitransparente que entra en contacto directo con el silicio fundido y, en muchos diseños, una capa de burbujas intercalada entre ellas que ayuda a controlar el estrés térmico y la desgasificación durante el ciclo de fusión. El siguiente diagrama presenta una vista isométrica etiquetada de esta estructura en capas, que es útil para comprender por qué un crisol de sílice fundida opaco y un crisol de cuarzo transparente a menudo se refieren a zonas diferentes de la misma familia general de productos en lugar de líneas de productos completamente separadas.

La capa opaca exterior visible en el diagrama está compuesta de partículas de sílice finas y apretadas que dispersan el calor uniformemente alrededor de la pared del crisol y proporcionan la rigidez mecánica necesaria para sostener el peso de la carga de silicio durante un largo ciclo de tracción. Justo debajo se encuentra la capa de transición de burbujas, que contiene una distribución controlada de bolsas de gas microscópicas que ayudan a absorber la tensión de expansión térmica y reducen el riesgo de agrietamiento a medida que el crisol se calienta desde la temperatura ambiente hasta su rango operativo. La capa transparente más interna está fabricada con sílice de mayor pureza y menor cantidad de burbujas, ya que esta es la superficie que toca directamente el silicio fundido y por tanto tiene mayor influencia en el control de la contaminación. El perfil del borde y la pared que se muestra en la base del diagrama está diseñado para un gradiente de espesor específico, más grueso cerca de la base para soportar el peso de la masa fundida y disminuyendo gradualmente hacia el borde, lo que ayuda al crisol a mantener la estabilidad dimensional durante todo el ciclo térmico. Comprender esta construcción en capas ayuda a los equipos de adquisiciones a evaluar si una muestra de crisol de cuarzo suministrada, ya sea descrita como un crisol de sílice fundida opaco o un crisol de cuarzo transparente, cumple con la calidad interna esperada para un horno y un proceso de extracción específicos.

Proceso de fabricación y control de calidad.

La producción de un crisol de cuarzo comienza con la obtención de arena de cuarzo de alta pureza, que se tamiza y se trata químicamente para eliminar las impurezas metálicas antes de introducirla en un horno de moldeo rotatorio. Dentro del horno, la arena se funde a una temperatura extremadamente alta mientras el molde gira, lo que permite que la fuerza centrífuga distribuya la sílice derretida de manera uniforme y construya la estructura de pared en capas descrita en la sección anterior. Después de la etapa de formación inicial, el crisol pasa por una serie de pasos de acabado, que incluyen el recorte de bordes, la inspección de la superficie y la verificación dimensional, antes de someterse a controles de calidad finales que evalúan la distribución de las burbujas, la uniformidad del espesor de la pared y la claridad óptica en la capa interna. Debido a que la contaminación en cualquier etapa puede comprometer todo el lote, las instalaciones de fabricación dedicadas a la producción de vidrio de cuarzo, incluidas las líneas de crisoles de cuarzo, tubos de vidrio de cuarzo y varillas de vidrio de cuarzo, mantienen ambientes limpios controlados que están separados del polvo industrial general y las partículas en el aire.

Este gráfico de barras ilustra la ponderación temporal relativa de cada etapa de producción principal en una línea típica de fabricación de crisoles de cuarzo, basándose en descripciones generales de procesos comunes en la literatura sobre fabricación de sílice fundida en lugar de un cronograma fijo único. La etapa de fusión rotativa ocupa la mayor parte del tiempo de procesamiento porque es donde se forma la estructura de pared en capas y donde el control de temperatura debe ser más preciso para evitar espesores de pared desiguales. La preparación de la materia prima también requiere relativamente mucho tiempo, ya que no es posible apresurar el cribado y la purificación de la arena de cuarzo hasta el nivel de pureza requerido sin correr el riesgo de contaminación más adelante en el proceso. El enfriamiento también requiere un cronograma cuidadosamente controlado, porque enfriar una pieza grande de sílice fundida demasiado rápido puede introducir tensión interna que luego conduce al agrietamiento durante el funcionamiento del horno. El recorte y la inspección ocupan períodos comparativamente más cortos en el cronograma general, pero siguen siendo puertas de calidad esenciales que determinan si un crisol de cuarzo terminado o un instrumento de vidrio de cuarzo relacionado cumple con los estándares dimensionales y ópticos requeridos por los clientes de semiconductores y fotovoltaicos.

Más allá de la fundición de silicio: la familia más amplia de productos de vidrio de cuarzo

Si bien el crisol de cuarzo es fundamental para la fundición de silicio, el mismo material base admite una amplia familia de productos de vidrio óptico especiales utilizados en aplicaciones de laboratorio, industriales e incluso de bienestar. Los tubos de vidrio de cuarzo de alta pureza y las varillas de vidrio de cuarzo se utilizan para fabricar aparatos de laboratorio, como un equipo de laboratorio con crisol de cuarzo, conjuntos de tubos de vidrio y varillas de cuarzo fundidas personalizadas para entornos de investigación donde se requiere inercia química y resistencia al calor. Las láminas de vidrio de cuarzo y los componentes de ventanas de vidrio de cuarzo, junto con la placa de cuarzo UV y la placa de cuarzo redonda UV con orificios, se utilizan cuando se necesita transmisión ultravioleta o acceso de visualización a alta temperatura, ya que el vidrio común no transmite longitudes de onda ultravioleta con tanta eficiencia como el cuarzo fundido. Las varillas de cuarzo fundido y las varillas de cristal de cuarzo también se moldean en componentes de calentadores halógenos y tubos de calentamiento por infrarrojos, incluidos calentadores de tubos de cuarzo, calentadores de cuarzo de fibra de carbono y productos de tubos de calentamiento infrarrojos de fibra de carbono de cuarzo, que dependen de la misma pureza y resistencia al choque térmico que hacen que el cuarzo sea adecuado para la fundición de silicio en primer lugar.

Una extensión interesante de la tecnología del vidrio de cuarzo es su uso en instrumentos de curación con sonido. Debido a que el cuarzo fundido puede moldearse en espesores de pared uniformes y precisos y produce una resonancia clara y sostenida cuando se vibra, se utiliza para fabricar un cuenco tibetano, cuencos de alquimia de cristal, un triángulo cantor de cristal, un arpa de cristal, un diapasón de cristal de cuarzo y un santo grial cantor de cristal. Estos instrumentos se basan en las mismas técnicas de fusión giratoria y control de pared de precisión que se utilizan en la fabricación de crisoles, solo que aplicadas a un propósito acústico diferente al térmico. Otros elementos de laboratorio de apoyo fabricados con el mismo material base de sílice fundida incluyen una cubeta de cuarzo fundido con luz UV, una cubeta de cuarzo rectangular, componentes de bote de vidrio de cuarzo fundido resistente al calor de alta pureza y cristalería de laboratorio de uso general, como un matraz triangular, un embudo de forma triangular y una taza medidora con alto contenido de borosilicato, todos los cuales se benefician de la estabilidad química que comparten el cuarzo fundido y el vidrio con alto contenido de borosilicato.

Este gráfico de anillos presenta una visión cualitativa general de cómo se distribuye el vidrio de cuarzo fundido en los principales segmentos de aplicaciones, basándose en categorías de productos típicas de la industria en lugar de una encuesta estadística específica. El segmento de crisoles y semiconductores, junto con el material de vidrio de laboratorio, constituyen la mayor parte del gráfico, lo que refleja el hecho de que el procesamiento térmico y la química analítica siguen siendo los usos más establecidos para la sílice fundida de alta pureza. Las aplicaciones de calefacción y tubos infrarrojos ocupan un segmento medio significativo, ya que los componentes de tubos calentadores infrarrojos de fibra de carbono y cuarzo y calentadores halógenos han crecido constantemente a medida que los equipos de calefacción industriales y de consumo favorecen cada vez más los elementos infrarrojos de respuesta rápida. Las aplicaciones de ventanas ópticas y UV, incluidas las placas de cuarzo UV y los productos de ventanas de vidrio de cuarzo, forman un segmento más pequeño pero estable vinculado a la instrumentación especializada y los equipos de esterilización que dependen de la transmisión ultravioleta. El segmento de instrumentos de curación por sonido es el más pequeño en comparación, pero representa un nicho distintivo donde las propiedades acústicas del cuarzo fundido, en lugar de sus propiedades térmicas u ópticas, son el principal impulsor de valor, lo que muestra cómo un único material base puede soportar industrias de uso final muy diferentes.

Seleccionar el crisol de cuarzo o el componente de vidrio de cuarzo adecuado

La elección entre un crisol de cuarzo de grado semiconductor y un crisol de cuarzo de grado fotovoltaico, o entre diferentes especificaciones de tubos de vidrio de cuarzo y varillas de vidrio de cuarzo, debe comenzar con una definición clara del rango de temperatura de funcionamiento y la tolerancia de pureza del producto final. Los compradores también deben considerar el espesor de la pared del crisol y la estructura de la capa, ya que una capa opaca exterior más gruesa generalmente admite ciclos de extracción de monocristal más prolongados, mientras que una capa transparente interior más delgada y uniforme admite un menor riesgo de contaminación. La siguiente lista resume los criterios de selección prácticos que los equipos de adquisiciones e ingeniería suelen revisar antes de finalizar un pedido de crisol de cuarzo o componente de cuarzo fundido relacionado.

• Confirme la temperatura máxima de funcionamiento continuo y la temperatura máxima a corto plazo que el crisol o el tubo debe soportar durante el ciclo de fundición o calentamiento previsto.
• Haga coincidir el grado de pureza con la sensibilidad del producto posterior, eligiendo un grado semiconductor para la materia prima para la fabricación de obleas y un grado fotovoltaico para la producción de lingotes solares.
• Revise la especificación de distribución de burbujas y uniformidad de la pared, particularmente para la capa de contacto interna que toca directamente el material fundido.
• Verifique las tolerancias dimensionales con respecto al horno específico o al equipo de extracción en el que se instalará el crisol, el tubo de vidrio de cuarzo o la varilla de vidrio de cuarzo.
• Solicite orientación sobre manipulación y almacenamiento para reducir el riesgo de choque térmico o daño mecánico antes de que el componente alcance su uso operativo.

Este gráfico de áreas y líneas ilustra un patrón general de adopción ascendente de componentes de cuarzo fundido en las líneas de producción de hornos durante un período de varios años, consistente con la expansión más amplia de la producción de silicio monocristalino reportada en toda la cadena de suministro de semiconductores y fotovoltaicos en los últimos años. El aumento constante de izquierda a derecha refleja la creciente capacidad de los hornos en toda la industria, cada uno de los cuales requiere su propio conjunto de crisoles de cuarzo, tubos de vidrio de cuarzo y componentes de soporte de sílice fundida. El área sombreada debajo de la línea enfatiza la naturaleza acumulativa de esta demanda, ya que los crisoles y los componentes relacionados son artículos consumibles que deben reemplazarse periódicamente en lugar de instalarse una vez, a diferencia del equipo del horno en sí. Este patrón subraya por qué el suministro constante y de calidad controlada de productos de crisol de cuarzo y varillas de vidrio de cuarzo es importante para los fabricantes que operan líneas de crecimiento de cristales continuas o casi continuas. Los compradores que evalúan relaciones de suministro a largo plazo a menudo buscan proveedores que puedan demostrar una capacidad de producción estable que se mantenga al ritmo de este tipo de curva de crecimiento sostenido de varios años.

Acerca de Yancheng Mingyang Quartz Products Co., Ltd.

Yancheng Mingyang Quartz Products Co., Ltd. es una empresa especializada en la producción de cuarzo y productos de vidrio especiales. Yancheng Mingyang Quartz Products Co., Ltd. es la planta de producción de Jinzhou Mingde Quartz Glass Co., Ltd. en Jiangsu. Desde su creación, la empresa se ha desarrollado rápidamente, introduciendo tecnología y equipos de producción avanzados en el país y en el extranjero, y mejorando continuamente la calidad del producto. Basándose en sus propias ventajas, la empresa ha desarrollado una variedad de productos adecuados para el mercado que satisfacen las necesidades de diferentes clientes y ha resuelto muchos desafíos de producción urgentes para sus clientes en toda la cadena de suministro de cuarzo y vidrio especial.

La gama de productos de la compañía incluye tubos de vidrio de cuarzo, tubos de vidrio de cuarzo de doble orificio, varillas de vidrio de cuarzo, láminas de cuarzo, ventanas de zafiro, ventanas de vidrio de fluoruro de calcio, revestimientos infrarrojos y ultravioleta, paneles de ventana de vidrio de aluminosilicato resistentes a alta presión, instrumentos de vidrio de cuarzo, instrumentos de vidrio con alto contenido de borosilicato, crisoles de cuarzo, tubos de cuarzo chapados en oro, calentadores de cuarzo, tubos de calentamiento infrarrojo de cuarzo, calentadores de radiación direccional de infrarrojo lejano, lámparas germicidas ultravioleta y otros tipos especiales. de productos de vidrio de cuarzo. Este amplio alcance de producción permite a la empresa brindar soporte a los clientes que necesitan suministro de crisoles de cuarzo estándar y tubos de vidrio de cuarzo, así como artículos más especializados, como ventanas de zafiro y componentes de tubos de calentamiento por infrarrojos, dentro de una única relación de proveedor.

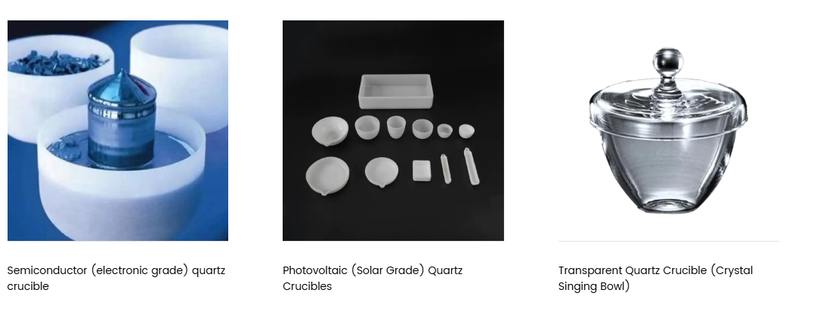

Los ejemplos de productos que se muestran arriba ilustran la gama dentro de la familia de crisoles de cuarzo, desde un crisol de cuarzo semiconductor (grado electrónico) con su característica estructura de pared en capas, hasta un conjunto de crisoles de cuarzo fotovoltaicos (grado solar) en diferentes tamaños para diferentes capacidades de horno, hasta un crisol de cuarzo transparente cuya forma clara y de paredes delgadas también se valora como cuenco tibetano de cristal en aplicaciones de curación sonora. Esta gama visual destaca cómo el mismo material de sílice fundida y la experiencia en fabricación se traducen en productos para industrias de uso final muy diferentes, desde la fundición de cristal de silicio hasta cristalería de laboratorio e instrumentos acústicos, todos producidos con la misma atención subyacente a la pureza y la precisión estructural.
